anoniem
1865

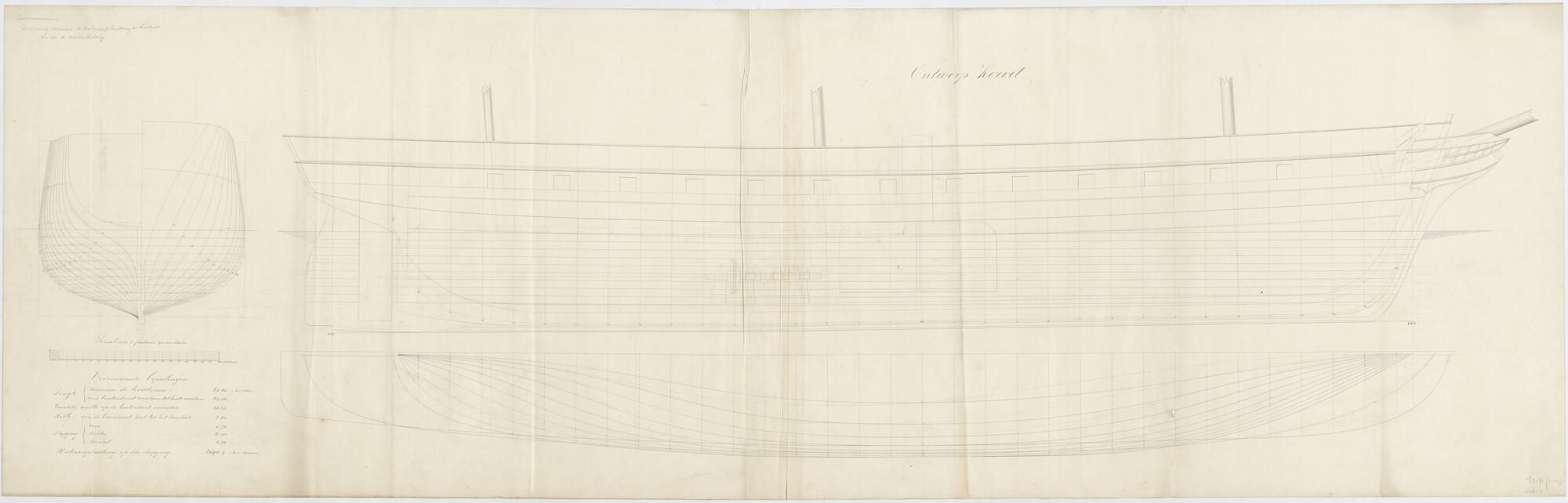

Lijnentekening en spantenraam van een ontwerp voor een korvet. (Ook wel fregat met stoomvermogen ofwel een schroefstoomschip der 1ste klasse.) Lengte 68.60/69.40 meter, wijdte 13.04 meter, diepgang 6.40 meter. 2590.4 ton wv. 3 masten. Stoommachine, ketels en schoorsteen. Originele tekening. Schaal [5 palmen op den duim].
S.2175(2049)
lijnenplan
spantenraam
technische tekening
spantenraam
technische tekening
